插销之所以能锁紧是因为它与连接盘之间产生的摩擦力。这个摩擦力能牢牢锁住插销，使其不能自行滑出，构造见下图↓↓↓

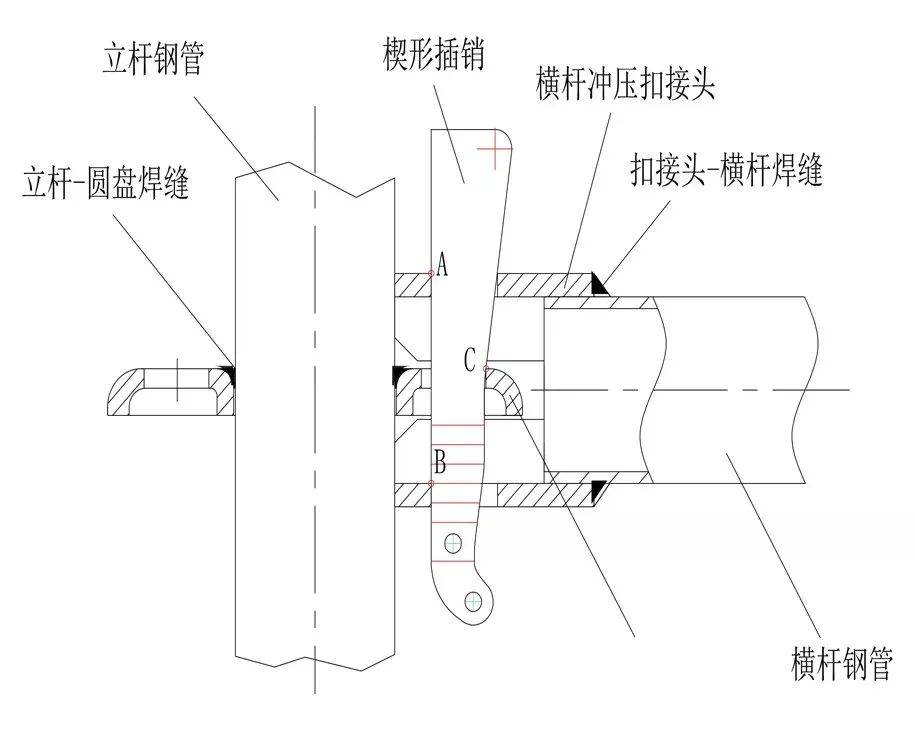

▲ 盘扣式节点的构造

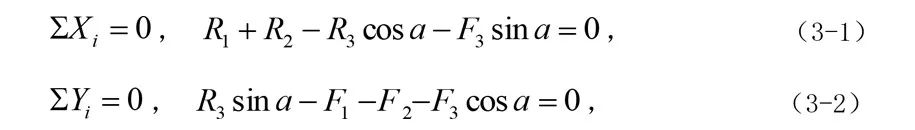

在本计算中将插销简化为刚体，并忽略插销等各构件的自重，可对插销进行刚体静力计算分析，目的在于验算插销在节点承受各种荷载时能否实现自锁，不会因松动上滑而失去约束。插销静力计算模型如下图。将水平杆杆端扣接头上、下唇内孔与插销接触部分的受力简化为中点处的集中力R1、R2，对插销列出静力平衡方程：
由静摩擦的库伦定律知：

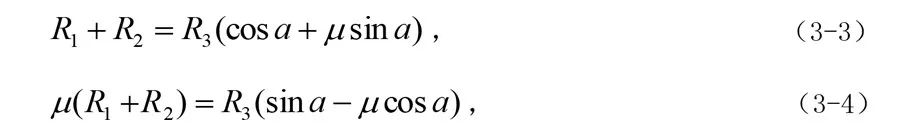

代入式（3-1）、（3-2）得：

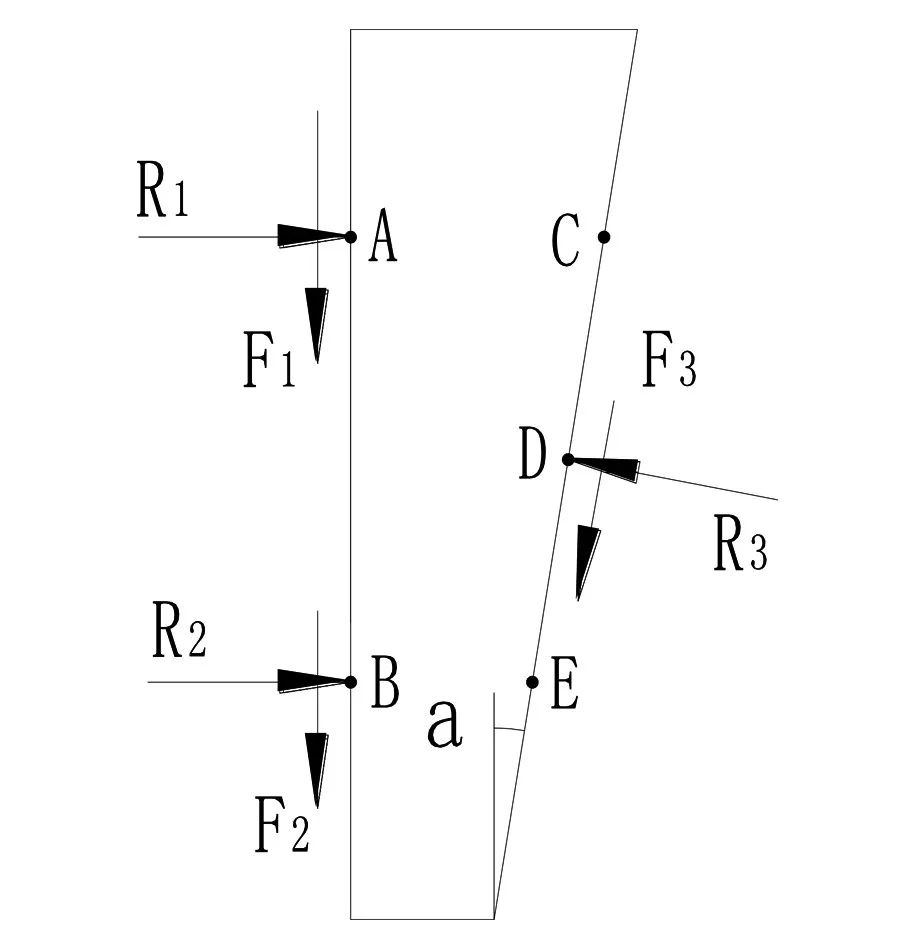

▲ 插销承受水平拉力时的计算力学模型

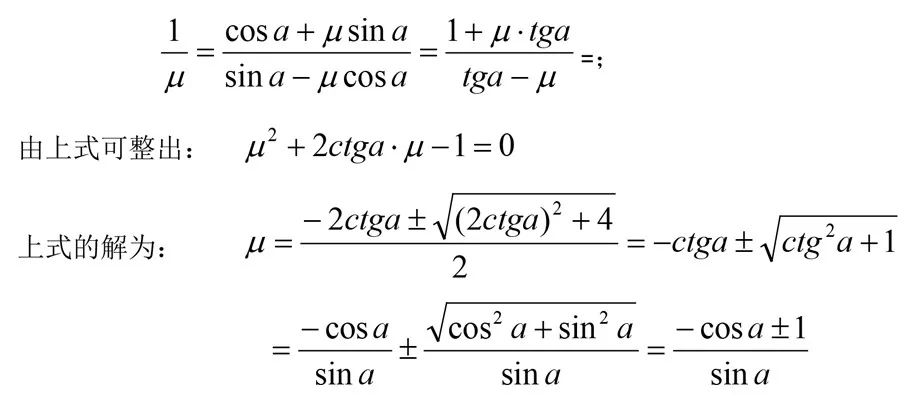

将（3-3）除以（3-4）可整得：

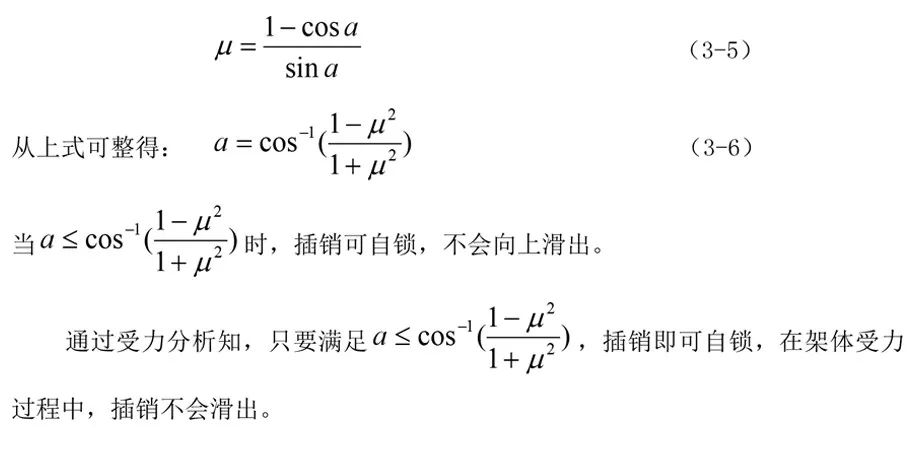

以上结果可求出两个解，其中合理的正数解为：
通过受力分析知，只要满足 ，插销即可自锁，在架体受力过程中，插销不会滑出。
（1）插销自锁能力

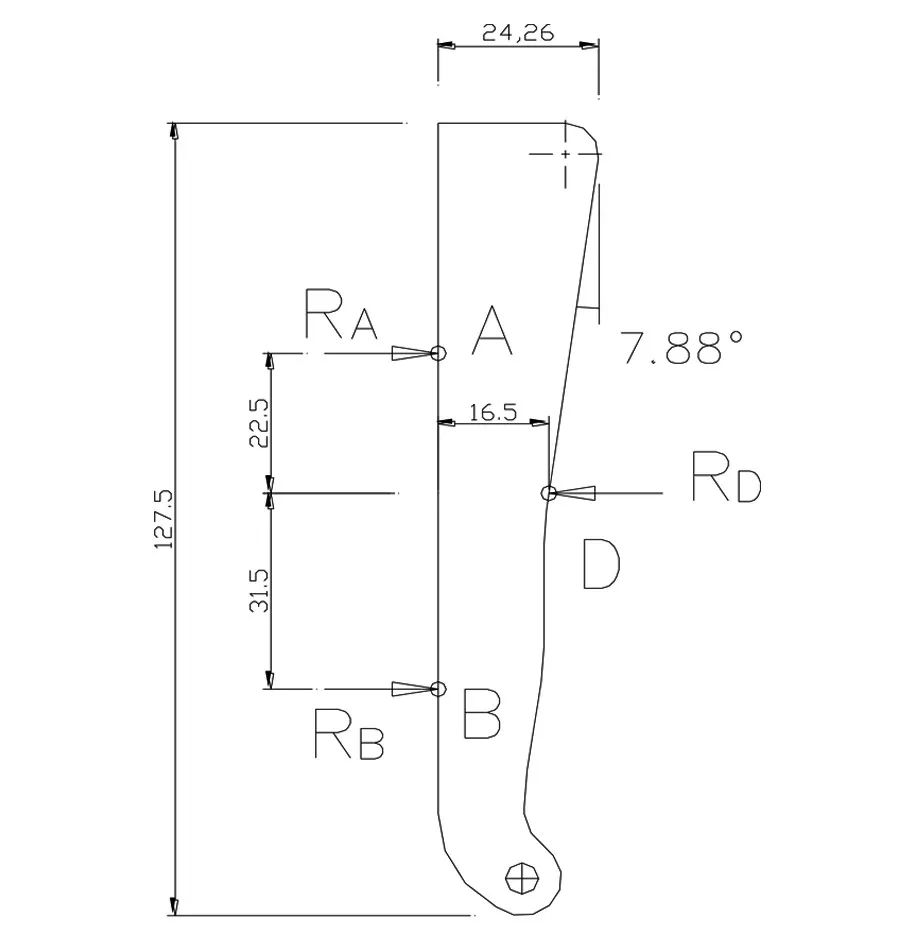

插销的构造图见下图，厚度为5mm，其斜角为7.88°，楔紧点D截面尺寸为5mm×16.5mm。
▲插销构造图

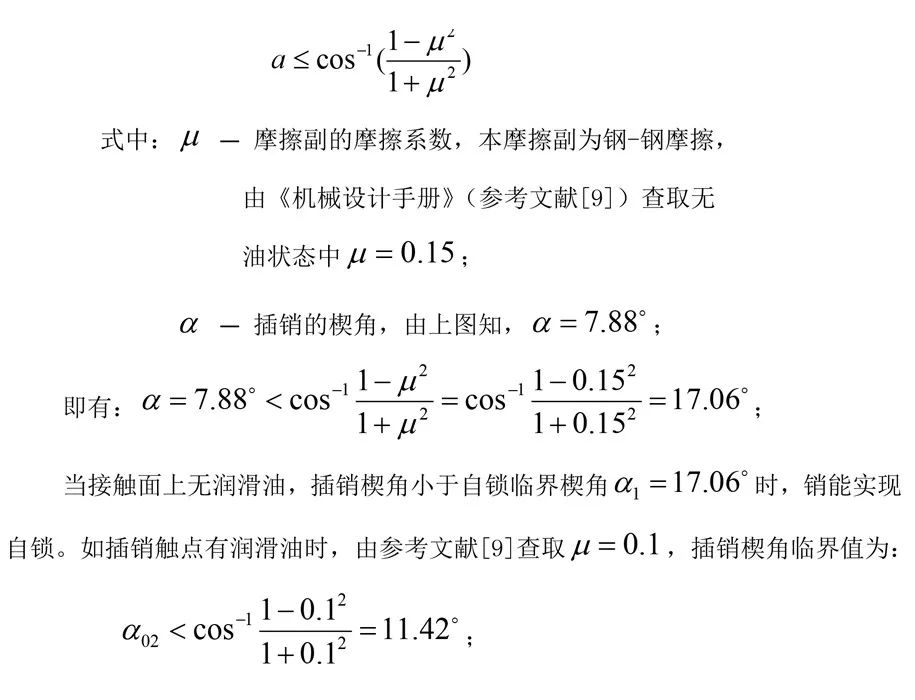

根据以上推导，插销的自锁条件为：
而插销触点处于有水状态中，因水的润滑效果较油差，因此摩擦系数必高于油，即自锁临界楔角介于11.42°～17.06°之间。插销楔角小于该范围，因此，无论在有无润滑剂、雨水的情况下均能实现可靠自锁。
（2）插销强度
根据产品装配结构图，插销承受剪切、弯曲应力。
1）几何性质
截面积：A= 5×16.5 = 82.5(mm2)；
抗弯模量：W1=1/6h2b=（16.52×5）/6=227（mm3）
2）计算荷载

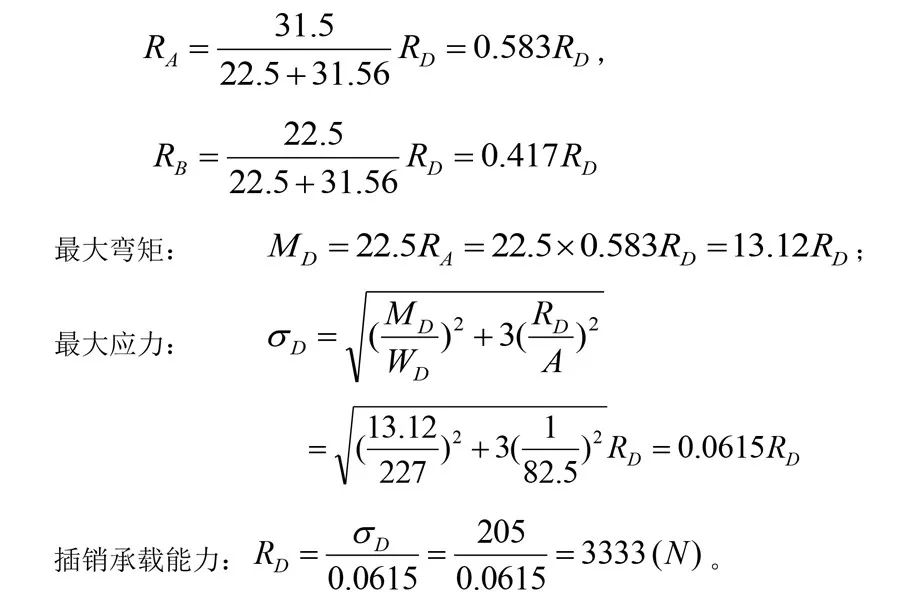

如上图，插销成为跨内承受圆盘集中荷载的简支梁，扣接头成为支座。按照集中荷载与支座的距离比例，支座反力为：
（3）扣接头强度
扣接头为钢板冲压件，分上、下两件。在横杆受轴向拉力N时，上
扣接头方孔与外边缘之间的钢板承受剪力，其展开图见下图。

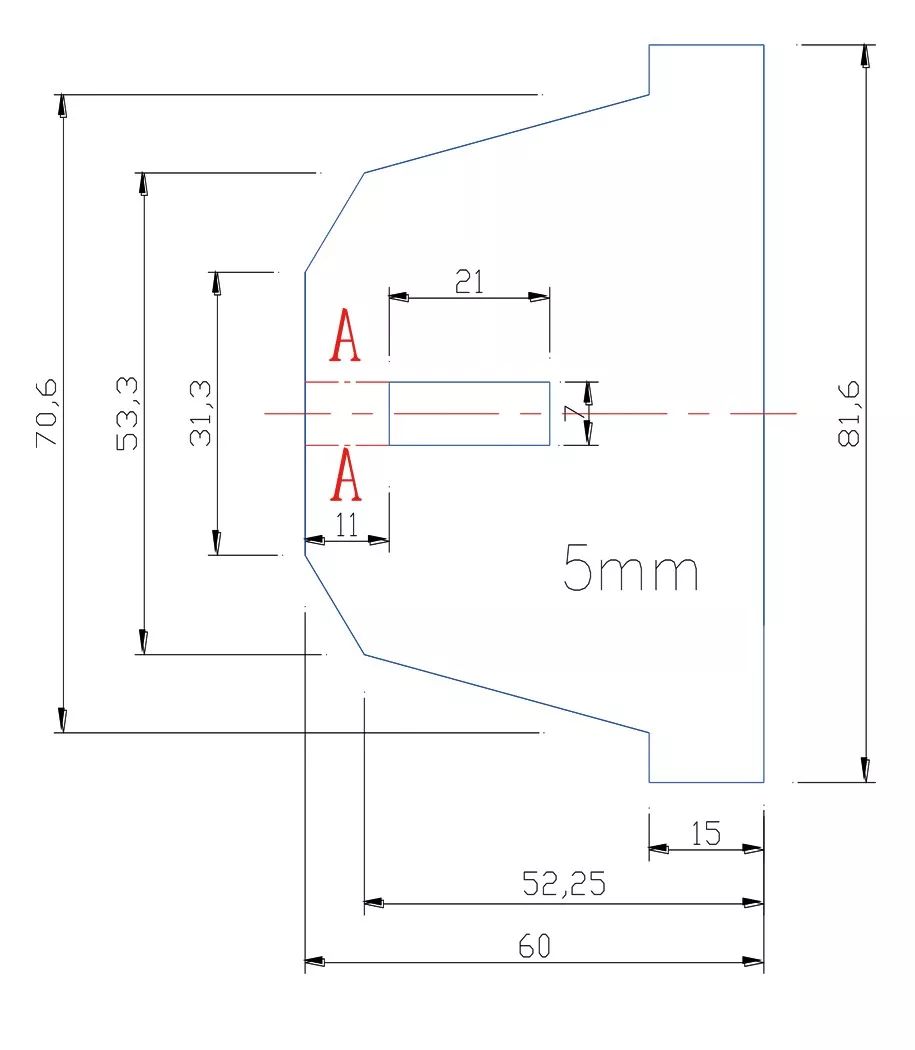

▲冲压上扣接头展开图

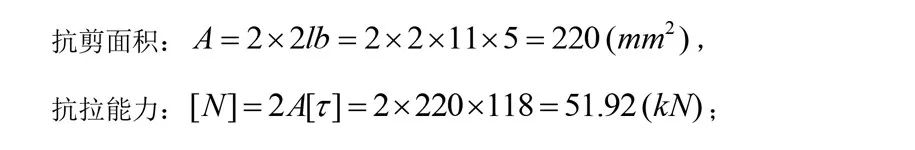

1）扣接头抗剪能力：

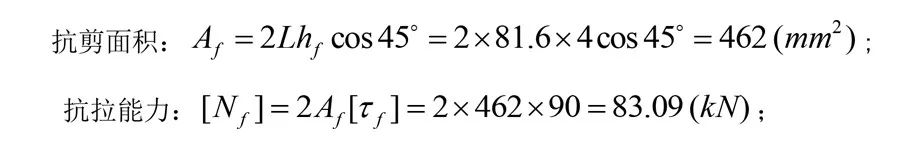

2）焊缝抗剪能力：
但在实际应用中，横杆主要起保持构造作用，架体结构受力时，其轴向拉力很小，因此上述截面强度安全。
插销外表面应与水平杆和斜杆杆端扣接头内表面吻合，插销连接应保证锤击自锁后不拔脱，抗拔力不得小于3KN。

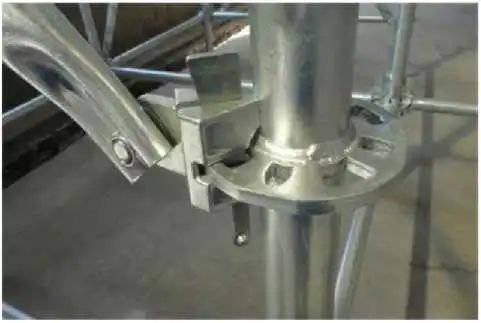

【盘扣式脚手架水平杆插接】
盘扣式脚手架唯一零散配件就是插销，图中插销入口C处上面小，下面大，由于插销底部铆钉限制，使得插销即能保持活动，又不能脱出水平杆，不容易丢失。(图中插销脱出仅为演示)
上图中演示的是插销连接方式，插销是楔形形状，锤击后能保证自锁锁紧，并且理论上只要把插销放进去，就已经比传统的脚手架安全了。
因为传统的钢管脚手架人工操作，不能保证每个扣件螺丝全部拧紧，另外螺丝滑扣，锈死，丢失等原因，更换费工，有的嫌麻烦可能就会漏掉，同时检查监管人员也不可能全部用扳手检查，只能抽查，大部分是眼观，但不用于看出问题。
碗扣式脚手架也会存在这个问题，同时，碗扣式脚手架是四根横杆，一个碗口锁紧，所以不具有工作连贯性，也是容易漏掉锁紧这一环节。而盘扣式脚手架插销，首先工人能保证都插上，并且是单根锁紧，同时，眼观插销深度，就能辨别是否敲紧，一目了然。
【水平杆安装】
【横杆安装】
